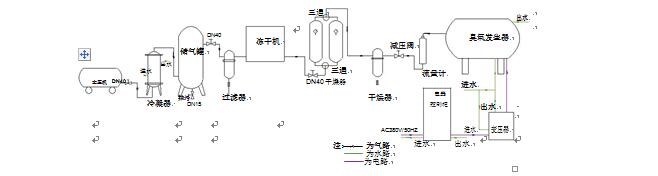

■ 臭氧发生器系统工艺流程示意图
臭氧发生器单元流程图
![1606894790151612.jpg 1.jpg](/static/upload/image/20201202/1606894790151612.jpg)

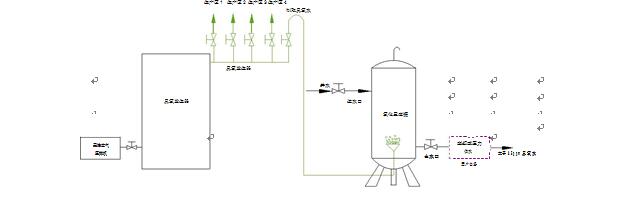

■ 臭氧空间消毒以及制取臭氧水工艺流程图
生产用水及车间空气臭氧消毒示意图
![1606894796176466.jpg 2.jpg](/static/upload/image/20201202/1606894796176466.jpg)
■ 奥森臭氧发生器中央电器控制图
ozocn水冷臭氧发生器中央电气控制图
![](http://www.ozocn99.com/Up/day_190321/201903211444068902.jpg)
■ 臭氧发生器系统安装流程示意图
Ozone systemsinstallation process schematic drawing
安装示意图一:设有HVAC系统的生产洁净区
![](http://www.ozocn99.com/Up/day_190321/201903211511239983.jpg)
安装示意图二:食品加工行业等需消毒的车间
![](http://www.ozocn99.com/Up/day_190321/201903211511533551.jpg)
安装方法:将设备放置在加工车间干燥环境内,采用不锈钢管道或耐臭氧腐蚀管道,一端与臭氧出气口连接,另一端接至加工车间布气管道即可。
![](http://www.ozocn99.com/Up/day_190321/201903211512449924.jpg)
